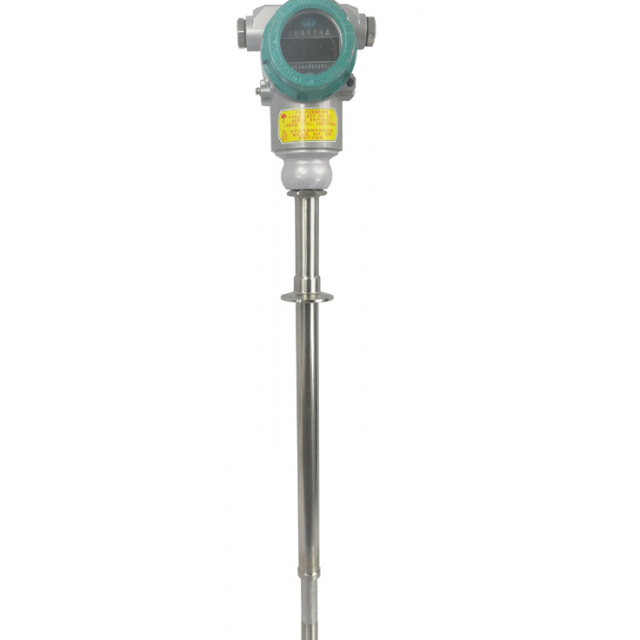

功能原理

紅外傳感器將被測溫度轉換成電信號。經 18 位A/D 采集后通過多段折線逼

近法校正并在液晶上顯示溫度值。

技術參數

1、輸入信號：紅外信號

2、精度等級：0.2%FS

3、顯示方式：四位LED 數碼管顯示

4、供電方式：DC24V

5、防爆等級：ExdIIBT4

6、允許負載電阻：負載電阻可在 0-600Ω范圍內

選擇使用。

7、工作環境：

A：環境溫度：-10～+60℃

B：功 耗：<10mW

C：相對濕度：5%-95%

D：機械振動 f≤50Hz, 振幅≤0.15mm

E：無腐蝕氣體或類似的環境

探頭：

紅外測溫儀可以不接觸目標而通過測量目標發射的紅外輻射強度計算出物體的表面溫度。非接觸測溫是紅外測溫最大的優點，使用戶可以方便地測量難以接近或移動的目標 ，該款測溫儀廣泛應用于食品、電力開關柜、 陶瓷、石墨、印染、微波、塑料，電纜，橡膠、復合材料、化學、玻璃、半導體等溫度的測量。

不接觸紅外測溫儀為一體化集成式紅外測溫儀 ，傳感器、光學系統與電子線路共同集成在不銹鋼殼體內，測溫儀易于安裝 ，不銹鋼殼體上的標準螺紋可與安裝部位快速連接 ，同時，測溫儀還高各型選件（ 例如吹掃保護套、可調安裝支架、三維可調安裝支架、數字顯示表等）以滿足各種工況場合要求。

技術參數

光譜范圍：8~14μm

溫度范圍：0~800℃內任意選擇

光學分辨率：20:1

響應時間：150ms ( 95% )

測溫精度：測量值的±0.1%或±1.5℃，取大值（ 環溫 23℃±5℃ )

重復精度：測量值的±0.5%或±1℃，取大值（ 環溫 23℃±5℃ )

發射率：0.95固定

電氣參數

工作電源：24VDC

輸出信號：4~ 20mA , 0~5V , 0~10V , RS485

環境參數

防護等級：IP65

環鏡溫度：0-60℃

存儲溫度：-20~80℃

相對濕度：10-95% （ 不結露）

材料：不銹鋼

尺寸：113mm ×φ18mm （ 長度×直徑）

電纜長度：1.5m （標準），其他特殊規格（定制）

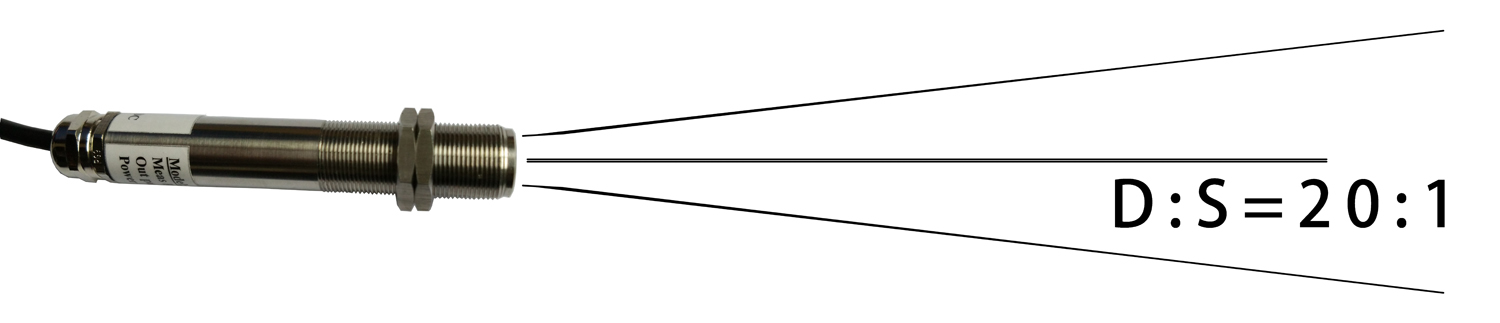

光路圖：

目標直徑S：11      13     20     30     50

測量距離D：0       100    300    600    1000

被測目標的尺寸和紅外測溫儀的光學特性決定了被測目標和測量頭之間的最大距離。為了避免測量誤差，被測目標應盡量充滿探測頭的視場。因此，應保持被測點始終小于被測物體或至少被測目棕櫚同尺寸。

鏡頭清潔

儀器的鏡頭必須保持清潔，避免因粘有灰塵、煙塵等污染物而導致測量誤差甚至損壞鏡頭，如鏡頭粘有灰塵，可用擦鏡紙蘸無水酒精擦拭。

為了防止電磁干擾，請保證以下措施：

請在安裝時盡量使紅外測溫儀遠離電磁場源（比如電動機、馬達、大功率電纜等）， 如有必要可加金屬套管。注意：傳感頭的屏蔽必須良好接地.

機械安裝

測溫儀采用不銹鋼殼休 ，帶M18x1螺紋，可用于直接安裝 ，也可通過使用安裝支架進行安裝 ，可調安裝支架能夠使測量頭的調節更加方便． 在調整被測目標與測量頭時必須確保光路無遮擋。

電氣連接

4~20mA：紅色（電源＋）， 蘭色（ 信號輸出）

0~5V：紅色 （電源＋ ） 黑色（ 電源-） ，黃色（ 輸出＋ ） 綠色（ 輸出-）

0~10V：紅色（電源＋ ） 黑色（電源-）， 黃色（ 輸出＋ ） 綠色 （ 輸出- ）

RS485：紅色 （ 電源＋ ） 黑色（電源-） ，黃色 （ A ），綠色 （ B )

包裝清單

標配：紅外測溫儀，固定螺紋，用戶手冊

選配：安裝支架，數顯表（一體式、盤裝式）
